Негізгі технология мүмкіндіктері

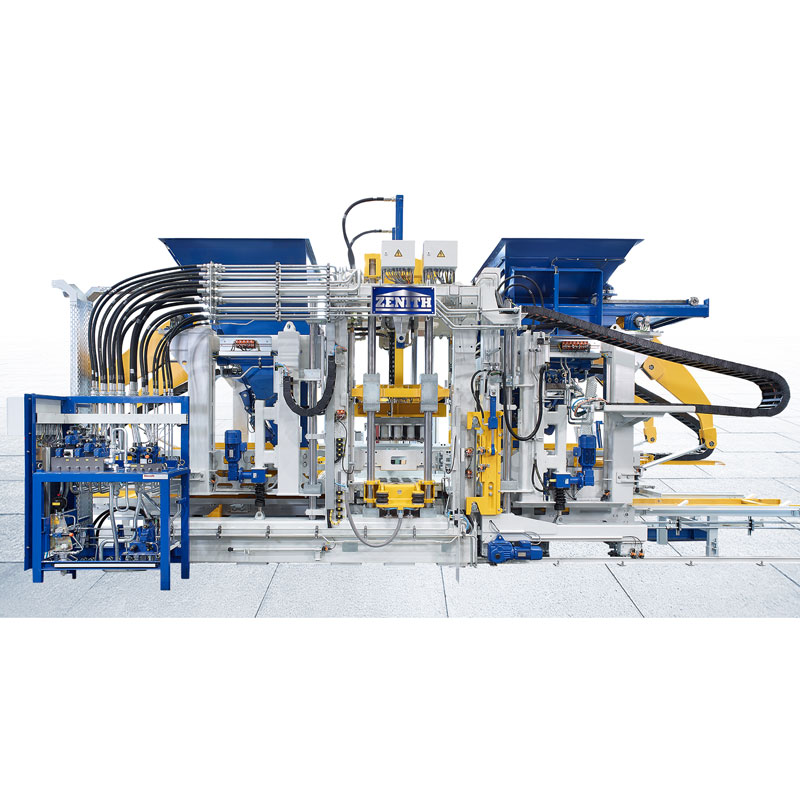

1) Біздің зауыттан Zenith 1500 жалғыз паллет блоктарын жасау машинасын сатып алуға сенімді бола аласыз. Ultra-Dynamic деп аталатын жоғары сапалы серво нығыздау жүйесі өте жоғары нығыздауды және экстремалды динамиканы білдіреді. Сондықтан ол жоғары сапалы өнімдерді жылдам және тиімді өндіруге кепілдік береді. Әсіресе үлкен көлемдегі өнімдер үшін, сондай-ақ алдын ала және аралық дірілмен шығарылатын премиум өнімдер үшін бұл діріл жүйесі көптеген артықшылықтарды береді. Жүйе экологиялық таза және техникалық қызмет көрсетуді аз талап ететін өндірісті қолдайтын май ваннасынсыз жұмыс істейді.
2) Діріл үстеліне, қозғалтқыштың көлденең арқалығына және жақтаудың бүйір бөліктеріне арналған бұрандалы фитингтерді пайдалану осы Zenith 1500 жалғыз паллет блоктарын жасау машинасының ерекше ерекшелігі болып табылады. Бұл нарықта бірегей, өйткені ол тұтынушының өндірістік жағдайларына бейімделе алады. Бұрандалы конструкция сонымен қатар төзімді қосылыстар мен тамаша тұрақтылықты қамтамасыз етеді.

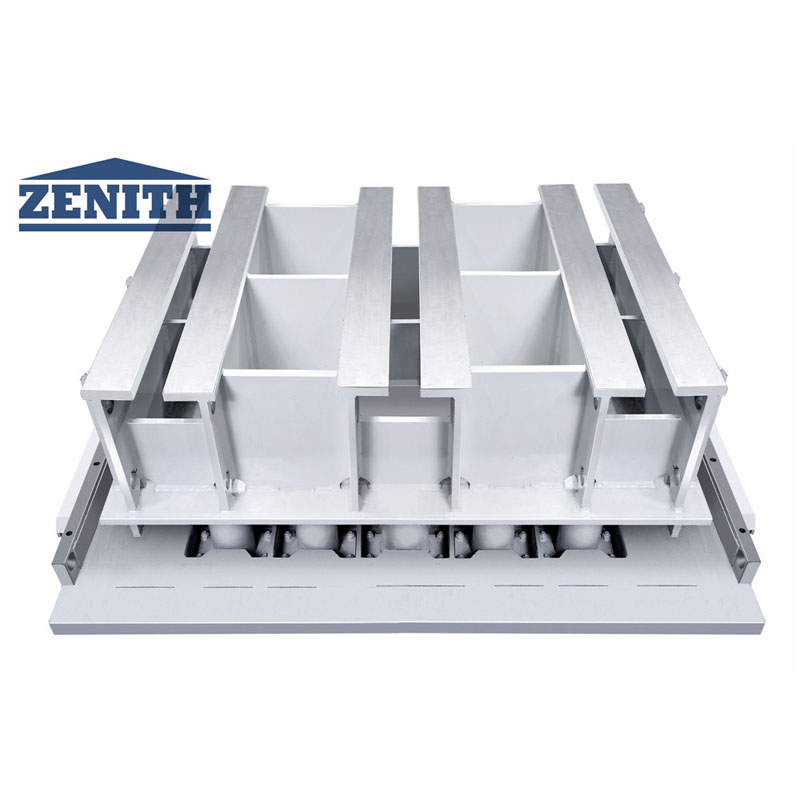

3) Пневматикалық қалып қысқыш құрылғысы қалыпты өзгертуді жеңілдетеді. Қалып қосымша бекітусіз орналастырылған - мысалы. қалып ұстағышындағы болттар. Ол пневматикалық басқарылатын қысқыш рычагтармен бекітіледі. Оңтайлы діріл нәтижелеріне және қалыптың ұзақ қызмет ету мерзіміне алдын ала және негізгі дірілді жеке реттеулер арқасында қол жеткізіледі. Қалыпты қысу құрылғысы енді басқа машиналар мен қалып өндірушілерінің қалыптарды бекіту жүйелеріне бейімделуі мүмкін.
4) Zenith 1500 жалғыз паллет блоктарын жасау машинасы үшін жаңа траверс әзірленді, ол бағандарды бүйірінен жеке алып тастауға мүмкіндік береді. Бұл жаңа мүмкіндік техникалық қызмет көрсету жұмыстары кезінде көп уақытты үнемдейді және алмасу әлдеқайда қауіпсіз және аз күш жұмсалады. Бұл жинақтың барлық геометриясы, оның ішінде бағандар бұрынғы ZENITH 1500 машинасымен бірдей. Бұл жаңа траверсті бар машиналарда қайта жаңартуға болады.

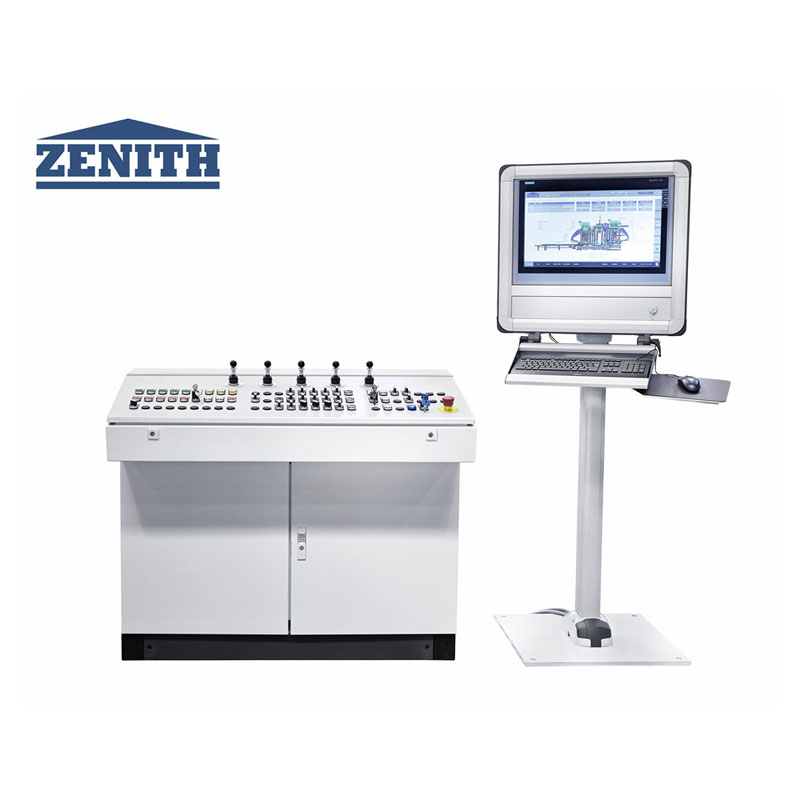

5) 5) Өздігінен түсіндірілетін және интуитивтік визуализация тұжырымдамасы машина жұмысын оңай меңгеруге кепілдік береді. Жаңа диагностикалық дизайн операторларға ең жақсы түзетулерді таңдауда қолдау көрсетеді. Уақытты қажет ететін ақаулықтарды жою қажет емес және өндірістің тоқтап қалуы минимумға дейін азаяды. Дерекқордың соңғы технологиясын пайдалану арқылы барлық ақпаратты жазуға, бағалауға және сақтауға болады. Бұл деректер зауыттың толық желісінің арқасында кез келген жерде қол жетімді.
Техникалық деректер
Zenith 1500 бір блокты жасау машинасының негізгі конфигурациясы | |
Макс. тақта өлшемі | 1400 мм x 1200 мм x14 мм |
Қалыптау аймағы | Қалыптың орналасу сызбасы бойынша |
Өнім өлшемі | 50мм-500мм |
Автоматты машинаның техникалық параметрлері | |
Макс. жүк сыйымдылығы | 15 кг |
Макс. бір кірістіру сөресі жүк көтергіштігі | Дизайн ретінде |
Кірістіру тартпасының әрбір екі қабатының максималды жүк сыйымдылығы | Дизайн ретінде |
Тірек кронштейннің ішкі ені | 1060 мм |
Кірістіру сөрелерінің қабаттары | Схема ретінде құрастырылған |
Кірістіру тартпасының қашықтығы | Дизайн ретінде |
Ананың көлік жүргізу күші | 11КВт |
Өнімнің биіктігі | |
Макс. биіктігі | 500мм |
Мин. биіктігі | 30мм |
Сақтау биіктігі | |
Макс. Жинау биіктігі (паллетпен қоса) | 1800мм |
Макс. Өндіріс ауданы (стандартты өлшемдегі өндіріс бойынша) | 1350* 1050мм |
Паллет өлшемі (стандартты) | 1400*1100мм |
Болат табақ қалыңдығы | 14мм |
Негізгі материалдың силос көлемі | |
Силос пигменттерін қоспағанда | 1500л |
Машинаның биіктігі | |
Пигменттер құрылғысын қоспағанда | 35Т |
Паллет конвейері | 1,6Т |
Гидравликалық құрылғы | 3,2Т |
Машинаның өлшемі | |
Макс. жалпы ұзындығы | 8 250 мм |
Макс. жалпы биіктігі | 4650 мм |
Макс. жалпы ені | 3,150 мм |
Машинаның техникалық параметрлері/ энергия шығыны | |
Діріл жүйесі | Сервовибрациялық жүйе |
Діріл үстелі | Максималды: 175KN, 60Гц |
Жоғарғы діріл | Максималды: 32KN |

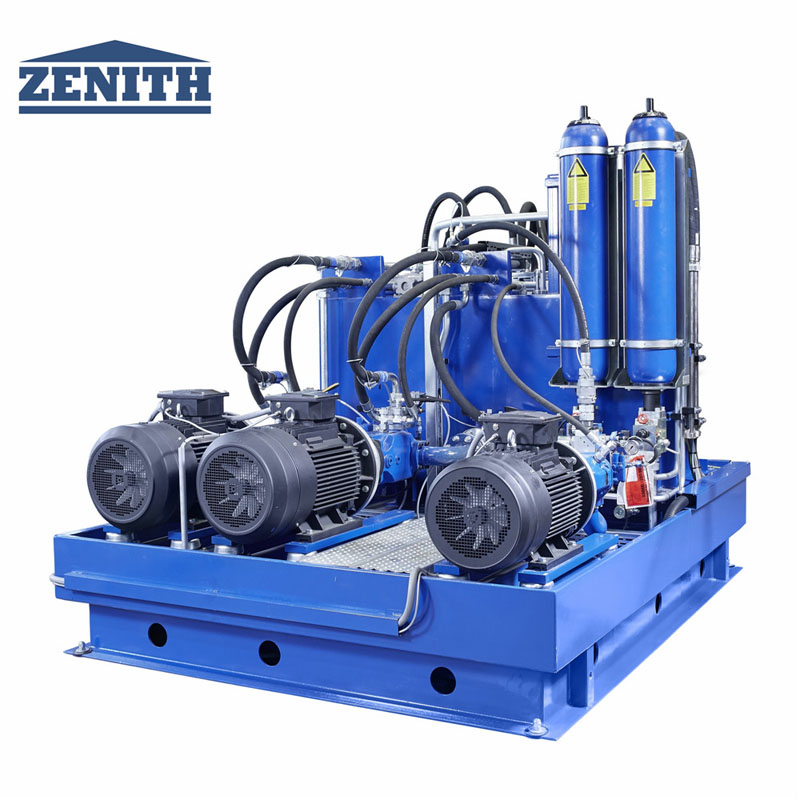

Гидравликалық қысым | |
Жалпы ағын | 540л/мин |
Жұмыс қысымы | 180 бар |
Макс. қуат | 140 кВт |

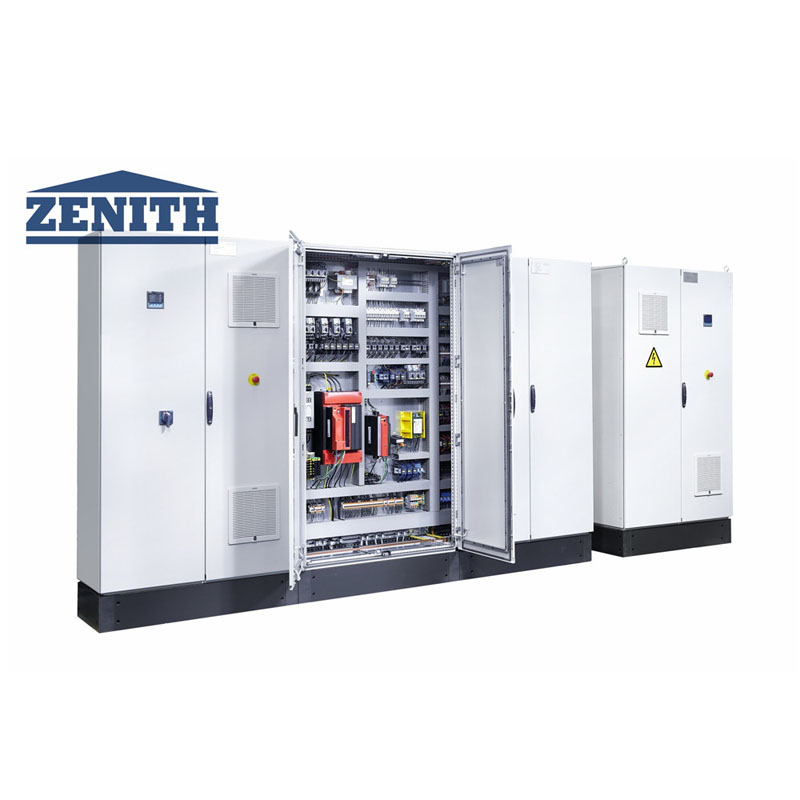

Басқару жүйесі | Siemens S7-1500, сенсорлық экран консолі |
Өндірістік қуат
Блок түрі | Өлшемі (мм) | Суреттер | Саны/цикл | Цикл уақыты | Өндірістік қуаттылық (8 сағатқа) |
Шұңқыр блок | 400*200*200 | 15 | 15с | 28 800 дана | |
Тік бұрышты төсеуіш | 200*100*30 | 60 | 14с | 2 419 м2 | |
Тік бұрышты төсеміш (фейсмикссіз) | 200*100*80 | 60 | 115 | 3,110 м2 | |
Курстоун | 150*1000*300 | 6 | 20с | 8 640 дана |
